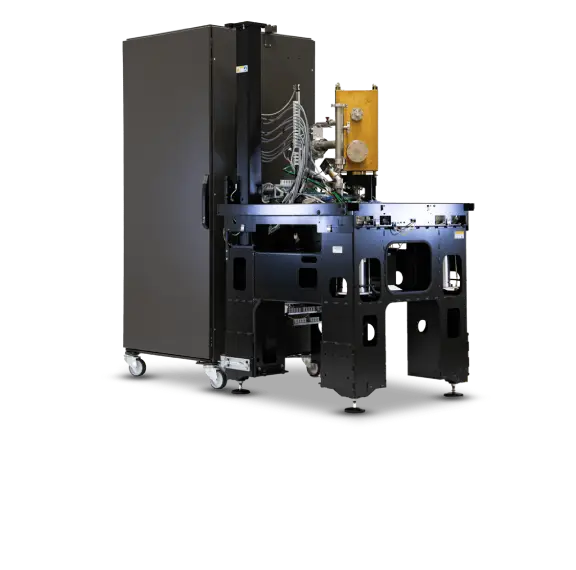

Phenom XL G3
Elektronové mikroskopy Phenom pro Thermofisher Scientific
Číst více
Čisté prostory, moderní technologie, preciznost
Montáž vakuových, mechanických,
a elektronických sestav pro rastrovací,
transmisní elektronové mikroskopy
a spektrometry přizpůsobíme požadavkům a procesům zákazníka.
Co nabízíme
Systémová integrace a testování v čistých prostorách podle požadavků zákazníka
Na našem specializovaném pracovišti provádíme systémovou integraci elektronových mikroskopů.
Zaměřujeme se na vakuové, mechanické a elektronické sestavy pro rastrovací a transmisní elektronové mikroskopy a spektrometry.
Součástí poskytovaných služeb je kompletní logistika nákupu materiálu, vytvoření a správa dodavatelského řetězce, technická příprava výroby, montáž, testování.
Kompetence v elektronové mikroskopii a spektrometrii garantují zkušení vývojoví pracovníci.
Naše čisté výrobní prostory splňující vysoké standardy
dle normy ČSN EN ISO 14644-1:2015:
- Plocha 1 550 m² - třída ISO 8 (100 000 prachových částic o velikosti 0,5 μm na 1 ft³ vzduchu)
- Plocha 150 m² - třída ISO 7 (10 000 prachových částic o velikosti 0,5 μm na 1 ft³ vzduchu)
Díky modernímu technologickému vybavení zajišťujeme
vysokou úroveň poskytovaných služeb:
- Vakuový test pomocí heliové hledače netěsností Pfeiffer HLT550 a HLT265
- Analýza zbytkových plynů (RGA) – hmotnostní spektrometr Prisma plus QMS 200 F
- Celkový test funkce sestav, celků a modulů
Technologické vybavení
Zařízení pro precizní čištění vakuových dílů z různých materiálů (nerez, hliník, měď, mosaz, titan, plast, pryž, lakované povrchy).
Moderní ultrazvuková mycí linka Pluritank 190 je vhodná pro čištění menších i větších součástek včetně závitů. Výhodou je separátně regulovatelná frekvence a intenzita ultrazvuku spolu s automatickým měřením teploty a vodivosti kapalin.
Technické parametry:
| Maximální instalovaný výkon | 162 kW |
| Celkové rozměry linky | 16,2 × 3,4 × 3,25 m |
| Vnitřní rozměr koše | 426 × 456 × 550 mm |
| Nosnost koše | až 50 kg |
| Objem lázně | 230–285 l |
| Objem zásobníku demineralizované vody | 2 050 l |
| Filtrace deionizované vody | 1 800 l / h |
| 13 lázní pro různé fáze čištění | 3× chemické lázně |
Průmyslové zařízení složené z několika navazujících stanic pro automatizované čištění většího množství dílů.
| Napájení | 3N/PE 400/230V AC / 50Hz |
| Příkon | 88,5 kW |
| Celkové rozměry | 1,40 x 12,00 x 2,50 m |
| Hmotnost bez náplni | 3 500 kg |
| Nosnost manipulátoru včetně koše | 120 kg |
| Objem lázně | 260 l |
| Rozměr lázně | 450 x 650 x 600 mm |
Zařízení pro mytí různých předmětů pomocí vysokofrekvenčních zvukových vln. Myčka je vhodná pro čištění drobných dílů. Výhodou ultrazvukového čištění je důkladnost a šetrnost k materiálu.
| Příkon | 800 W |
| Objem | 25 l |
| Vnitřní rozměr koše | 500 x 300 x 200 mm |
| Ohřev | 55 °C |
Umožňuje šetrné a efektivní sušení dílů pro čištění. Pro skladování využívá řízené prostředí s dusíkovým systémem.
Technické parametry:
| Vnitřní objem | 111 l |
| Teplotní rozsah | 5 - 200 °C |
| Připojení inertního plynu | |
| Jehlový ventil pro jemnou regulaci tlaku | |
| Tlakově odolná vnitřní komora | |
| Velkoplošný dveřní přetlakový ventil „Ventiflex“ | |
| Vnitřní komora | nerezová ocel DIN 1.4571 (AISI 316 Ti) |
| Provedení do čistých prostor |
Slouží k analýze zbytkových plynů (RGA), která představuje sofistikovaný proces zkoumání koncentrace plynů v přesně definovaném prostoru.
Spektrometr Prisma Pro je profesionální řešení pro přesnou a spolehlivou analýzu zbytkových plynů ve vakuových systémech.
| Rozsah | 1 - 200 amu |
| Maximální pracovní tlak | 5 x 10 - 5 Pa |
| Zdroj iontů | otevřený, 2 vlákna |
| Vlákna | Iridium, potažené Y2O3 |
| Filament | wolfram |
| Příruba | DN 40 CF-F |
Heliový hledač ASM 340 dry je specializovaný detekční měřicí přístroj pro přesnou lokalizaci vakuových netěsností. Využívá se pro kontrolu vakuových komor, ventilů, dílů a vakuových sestav.
| Rozměry | 547 x 375 x 389 mm |
| Připojení | příruba DN 25 ISO-KF |
| Minimální detekce úniku He | 1 x 10-9 mbar*l/s |
| Rychlost čerpání před-vakuové vývěvy | 56,60 l/min |
| Příkon | 600 W |
- Original Prusa MK4S
- Original Prusa i3 MK3S + MMU3 kit bundle
- Original Prusa XL
- Markforged X7
- Formlabs Form 3
- Formlabs Fuse 1
- 3D skener EinScan Pro HD
Speciálně navržena pro odstranění zbytkového (hořlavého) prachu při tryskání 3D tištěných plastových dílů.
Rozvod plynného dusíku pro technologie a pro vytvoření vhodných podmínek čištění a skladování
| Typ tlakového zásobníku | VT6/18 |
| Typ hlavního vzduchového odpařovače | AV6M |
| Nejvyšší pracovní tlak | 12 bar |
| Pracovní teplota | -196 °C |
| Maximální odběr plynu | 80 m3/h |
| Provozní rozsah automatické regulace | 0,2 - 1,2 MPa |
